ПРАКТИЧЕСКОЕ ЗАНЯТИЕ № 1

Тема – Чтение чертежей марки ЭС.
Продолжительность – 2 часа.
Цель – знакомство с электрическими принципиальными схемами и условными графическими и буквенно-цифровыми обозначениями.
Обучающийся должен понимать условные графические и буквенно-цифровые обозначения электрических принципиальных схем.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

Задание:
1. Ответить письменно на вопросы:
- виды и типы электрических схем;
- условное графическое изображение в электрических схемах;
- правила чтения электромонтажной схемы;
- типы схем питания силового оборудования.
2. Расшифровать графические изображения оборудования при помощи ГОСТ 21.210-2014. «Условные графические изображения электрооборудования и проводок на планах»

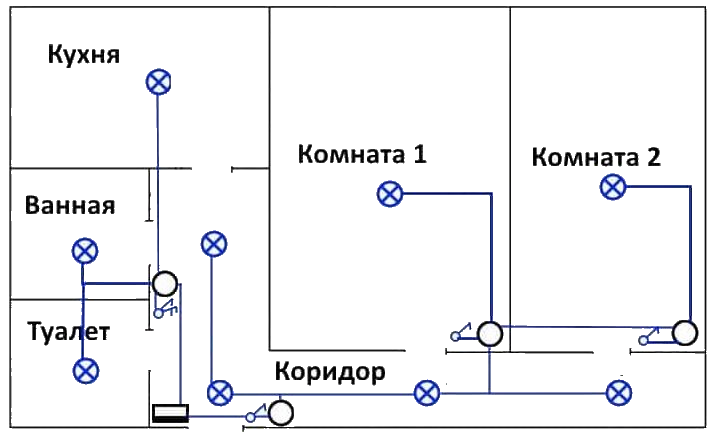

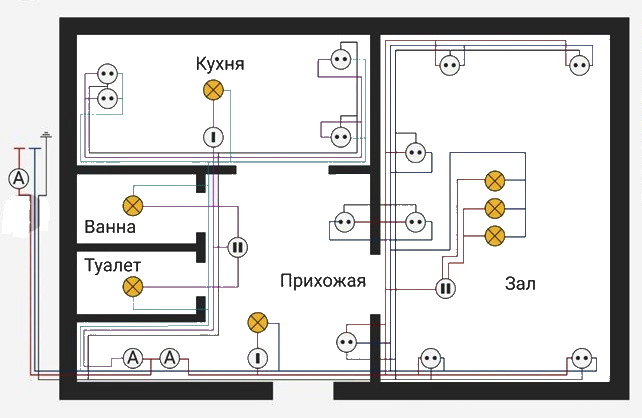

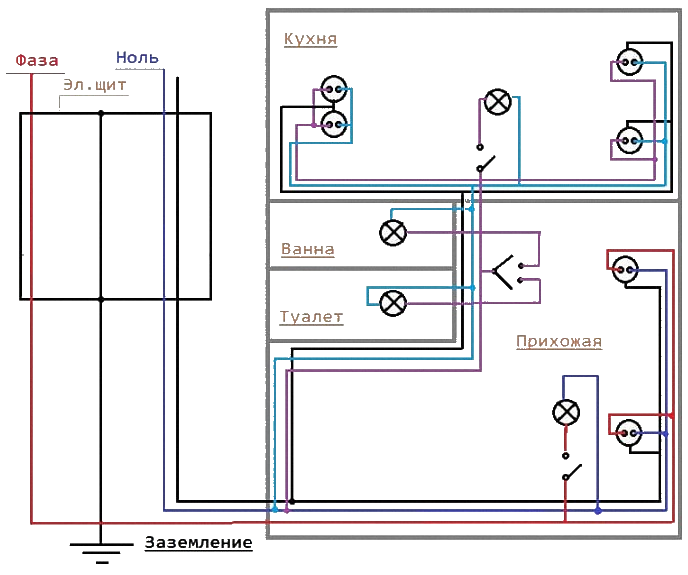

Задание 2.1 Задание 2.2 Задание 2.3 Задание 2.4

Электрическая схема — это документ, составленный в виде условных изображений или обозначений составных частей изделия, действующих при помощи электрической энергии, и их взаимосвязей.
Читать электрическую схему многоквартирного дома – это значит понимать графическое и условное изображение компонентов электросети здания, их связей и параметров, чтобы разобраться в принципе работы системы, её структуре и назначении каждого элемента.
Чертеж марки ЭС – состоит из двух слов Электро и Снабжение.
Электрическая схема многоквартирного дома позволяет отследить путь электроэнергии от источника до каждого потребителя – квартиры, общедомовых нужд (освещение подъездов, лифтов и т.д.).
Электрические схемы классифицируются по двум основным критериям: виду (в зависимости от типа элементов и связей в изделии) и типу (в зависимости от основного назначения). Правила классификации и обозначения установлены ГОСТ 2.701-84.
Существуют следующие виды электрических схем электроснабжения:
1. Однолинейная схема – это упрощенный вариант схемы показывает только основное оборудование и ключевые линии электричества. Такая схема удобна для общего понимания структуры системы;
2.Детализированная схема – включает все оборудование: автоматы, устройство защитного отключения (УЗО), реле, маркировку кабелей и подробные расчёты.
В зависимости от основного назначения схемы подразделяют на типы и обозначают цифрами.
- структурные-1. Определяют основные функциональные части изделия, их назначение и взаимосвязи. Разрабатываются на начальных стадиях проектирования, предшествуют схемам других типов, используются для общего ознакомления с изделием;
- функциональные-2. Разъясняют процессы, протекающие в отдельных функциональных цепях или в изделии в целом. Более подробно раскрывают функции отдельных элементов и устройств;
- принципиальные (полные)-3. Изображают все электрические элементы или устройства, необходимые для осуществления и контроля заданных электрических процессов, все электрические связи между ними, а также элементы (соединители, зажимы и т. д.), которыми заканчиваются входные и выходные цепи. Дают наиболее полное представление об электрооборудовании и принципах его работы, служат основой для разработки других конструкторских документов;
- соединений (монтажные)-4. Показывают порядок соединения составных частей изделия, состав элементов соединений (проводов, жгутов, трубопроводов), места присоединений, ввода и вывода;
- подключения-5. Определяют внешние подключения изделия;
- общие-6. Определяют составные части комплекса и соединения их между собой на месте эксплуатации;
- расположения-7. Определяют относительное расположение составных частей изделия, а при необходимости также проводов, жгутов, кабелей, трубопроводов и т. п.;
- объединённые-0.
Код схемы состоит из буквенной части, определяющей вид, и цифровой части, обозначающей тип, например, «Э 3» — схема электрическая принципиальная.

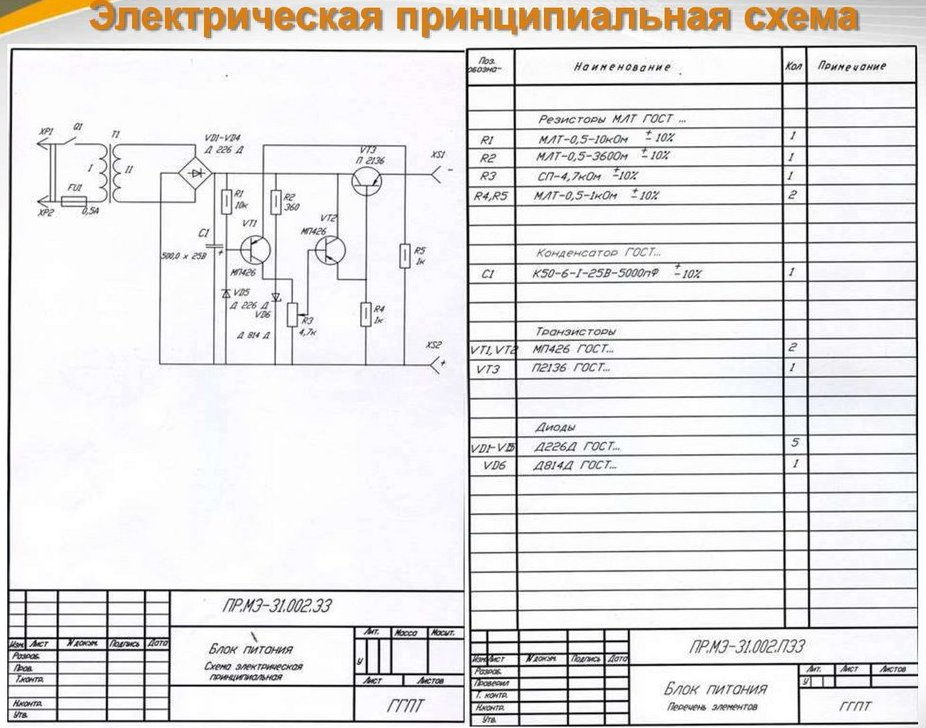

Принципиальная схема – это схема, которая изображает принцип работы какого-то устройства.
Условные графические обозначения (УГО) элементов схем — это стандартизированные графические символы, которые используются для визуального представления составных частей изделия и связей между ними на схемах. Они позволяют лаконично и однозначно передавать информацию о функции и строении схемы, не отображая при этом фактическую конструкцию элементов.
Условные графические изображения электрооборудования и проводок на планах

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii

В комплект чертежей электроснабжения многоквартирного дома входят:
1. Принципиальные однолинейные схемы распределительных щитов:

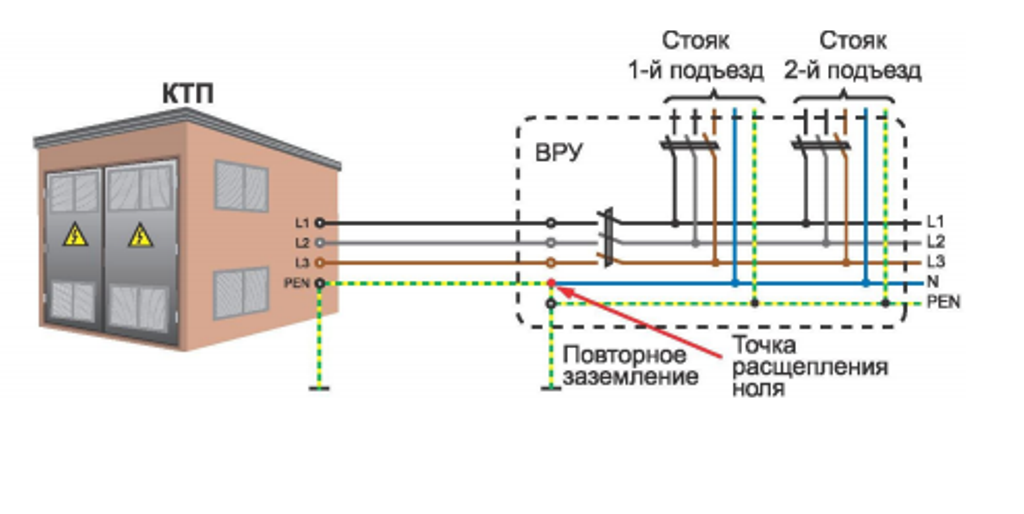

- ВРУ – вводно-распределительные устройства (или главный распределительный щит ГРЩ) – электроэнергия поступает от городской сети в многоквартирный дом и происходит распределение электроэнергии по всему дому. В вводно-распределительные устройства (ВРУ) устанавливают автоматические выключатели, счётчики, устройства защитного отключения (УЗО);

2. Схемы питания силового оборудования определяют способ передачи электроэнергии от источника питания (трансформаторной подстанции) к силовым потребителям (электроприемников).
Существуют следующие типы схем питания силового оборудования:
- радиальная схема. Питание осуществляется от трансформаторной подстанции (или ВРУ) по отдельной линии;
- магистральная схема. Потребители подключаются к любой точке линии (магистрали). Преимущества: упрощение щитков подстанции, высокая гибкость сети, возможность перемещать оборудование без переделки сети;
- смешанная (радиально-магистральная) схема сочетает элементы радиальных и магистральных схем;

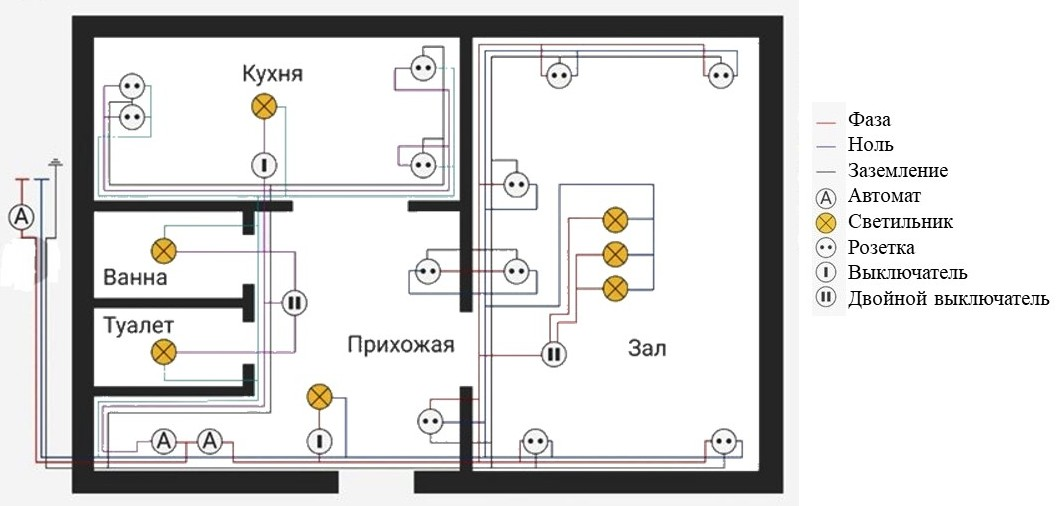

3. Планы размещения электрооборудования – на архитектурную подоснову (планов и разрезов здания) наносятся щиты, розетки, выключатели, светильники, распаечные коробки с точными привязками;
4. Планы прокладки кабельных трасс показывают, где и как проложены кабели (в штробах, за подвесным потолком, в стяжке пола и т.д.);
5. Кабельные журналы – это таблицы с информацией о каждой кабельной линии: номере, марке, сечении, длине, источнике и пункте назначения;

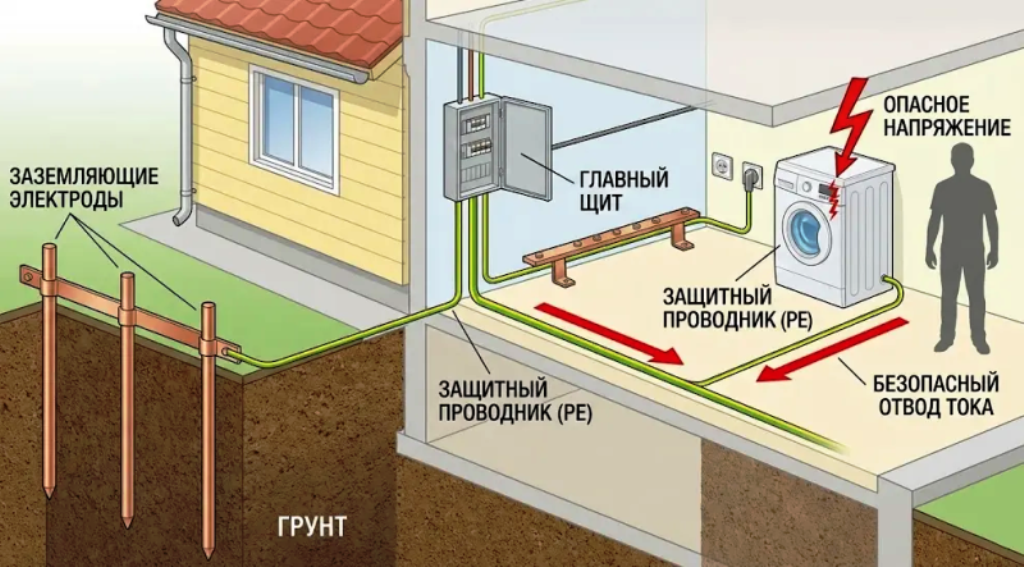

6. Схемы заземления и уравнивания потенциалов, молниезащиты направлены на обеспечение безопасности:
- заземление создает надёжный путь для тока утечки в землю в случае пробоя изоляции на корпус;

- уравнение потенциалов – это электрическое соединение предназначено минимизировать риск поражения человека электрическим током при одновременном прикосновении к металлическим элементам, которые могут оказаться под напряжением из-за аварии;

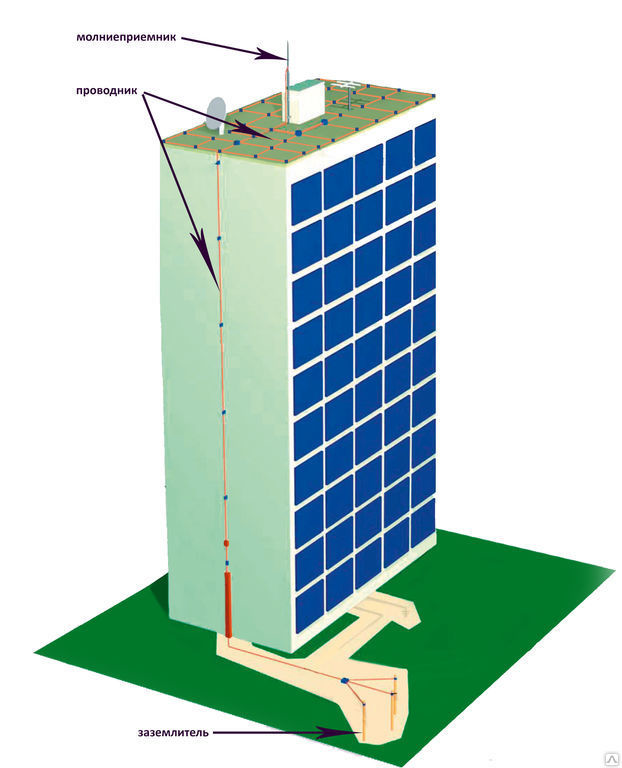

- молниезащита – это система, которая принимает на себя разряд молнии и безопасно отводит его в землю, не давая разряду пройти через защищаемый объект;

7. Спецификация оборудования, изделий (деталей) и материалов – это текстовый документ, который определяет состав оборудования, изделий (деталей) и материалов, необходимых для реализации проектных решений по электроснабжению.

При чтении электрической схемы следует придерживаться следующих правил:
- чтение электрических схем идет сверху вниз и слева направо – от ввода к потребителю;
-знать условные обозначения – у каждого элемента есть графическое и буквенно-цифровое обозначение;
- определять источник питания, род тока, величину напряжения;
- расчленять схему на простые цепи (источник, приёмник, провод, обратный провод, контакт аппарата) и рассматривать их отдельно, а затем анализировать их сочетание;
- сверять данные с дополнительной информацией – таблицами, экспликациями, примечаниями.

РЕШЕНИЕ

<

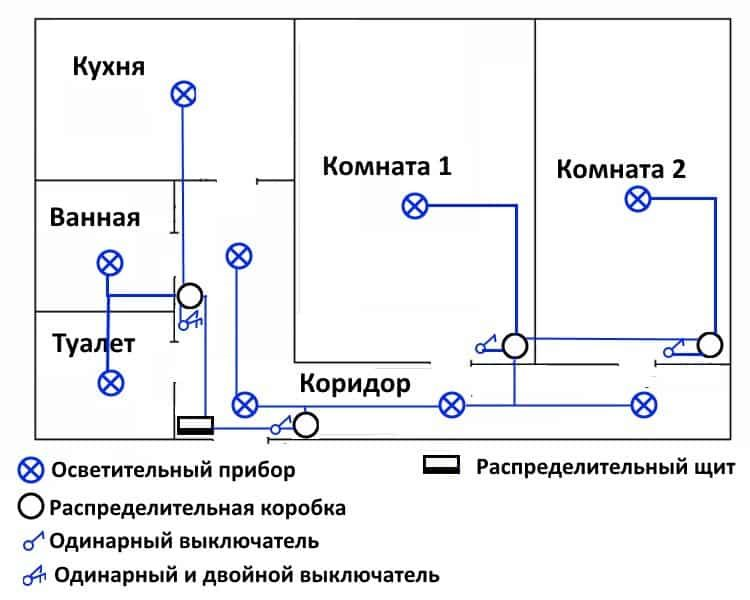

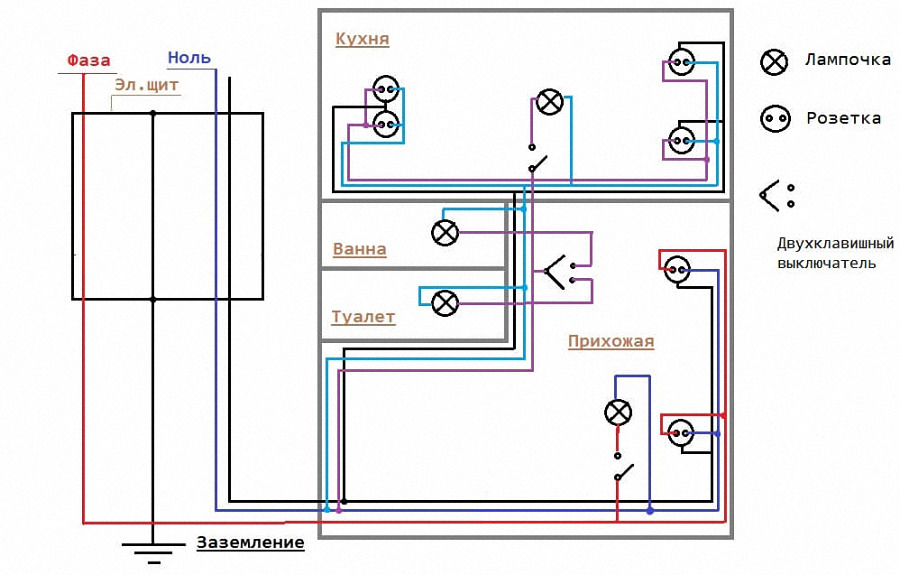

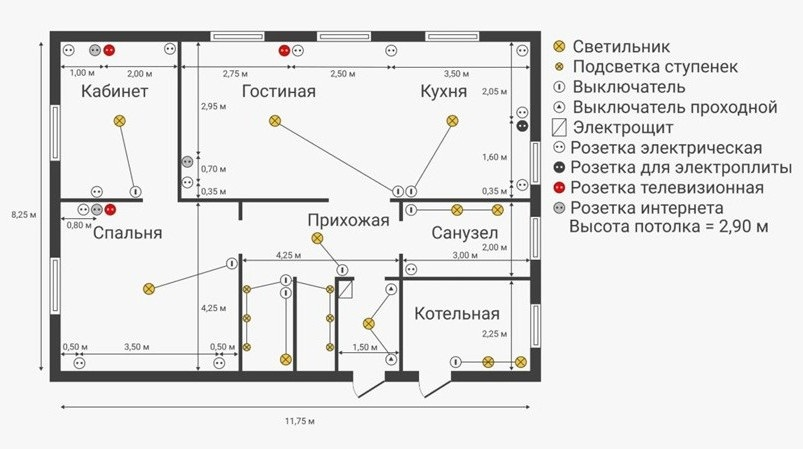

Задание 2.1 Задание 2.2 Задание 2.3 Задание 2.4
